GEN-1044

Módulo de E/S

para Calypso

Módulo de E/S cuya utilidad es la de complementar a los Terminales Modulares modelo DEF-2001, DEF-2045 y DEF-2045/A.

Las comunicaciones WPAN están protegidas por claves encriptadas mediante AES-128. Este elemento forma parte del subsistema Calypso y no es de propósito general, de manera que sólo debe ser utilizado con sistemas de Qontinuum.

Soporte técnico

Ficha técnica (PDF)

Características
Especificaciones técnicas
Documentación

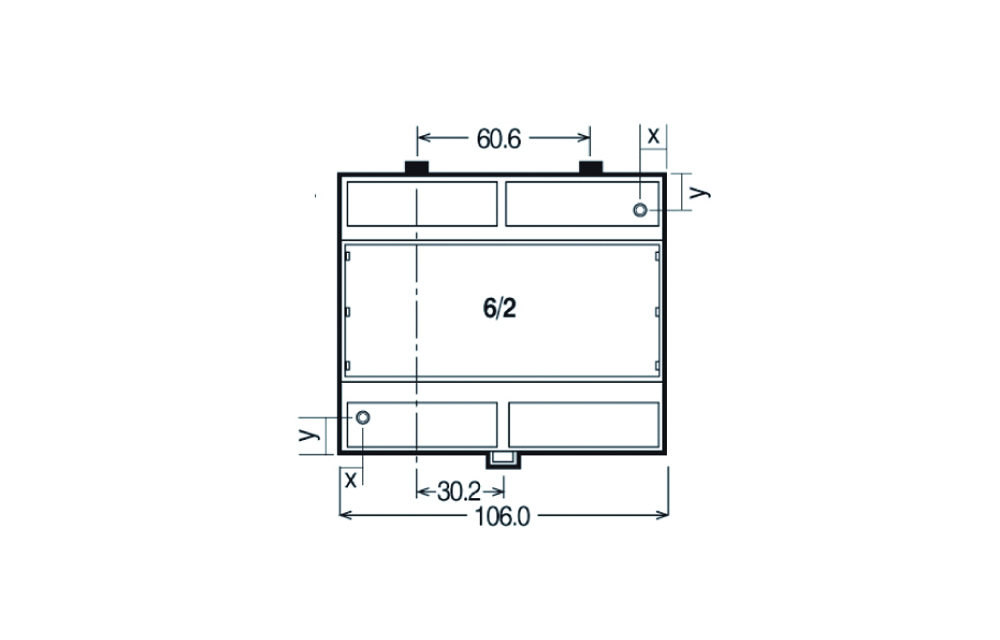

– El contenedor (DIN 43880) puede ser fijado a un raíl DIN (EN 60715) para facilitar el montaje.

– Indicadores en general:

ON : alimentación eléctrica y funcionamiento básico correcto (LED rojo fijo)
READY : la comunicación WPAN está establecida (LED blanco fijo) o no hay comunicación (LED blanco intermitente)

– Indicadores para E/S:

Entradas : 4 (LED rojo)
Salidas : 4 (LED verde)

– La alimentación para la electrónica de control debe ser externa de 12 Voltios en corriente continua con un mínimo de 300 mA.

– La fuente de alimentación eléctrica externa más adecuada para las E/S debiera ser capaz de entregar una tensión de 12 Voltios en corriente continua con un mínimo de 100 mA (para las Entradas) más el consumo de las cargas (para las Salidas).

– Admite la conexión a un mini sistema de alimentación ininterrumpida modelo FA/SAI-1, de manera que se mantenga el funcionamiento durante el tiempo que permita la capacidad de descarga que tenga disponible la batería que se le conecte.
